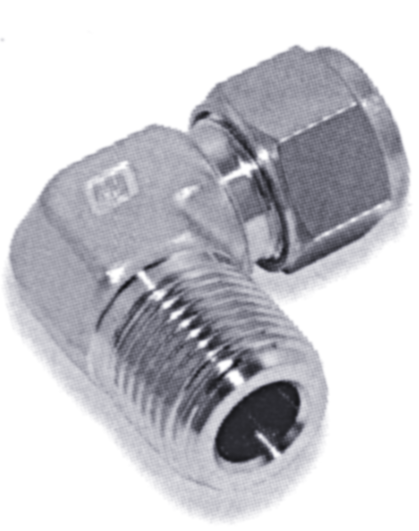

Male NPT 90 Degree Elbow
Example to create a part number:- | |||||||
CLMA-1-1N-S316 | S316 = 316 STAINLESS STEEL | ||||||
CLMA-1-1N-BRAS | BRAS = BRASS | ||||||
CLMA-1-1N-MONE | MONE = MONEL | ||||||
* Please note that some materials are not always available so please contact us for your enquiry. We are always pleased to help. | |||||||
Other materials are available upon request. | |||||||
For a full list of dimensions shown in the drawing below, please click on the PDF:- |
Male 90 Degree Elbow, Imperial to Male NPT | ||
Connection 1 | Connection 2 | |
Ordering Information | Tube O.D. | Male Thread |
Inch | NPT | |
CLMA-1-1N-S316 | 1.1/16 | 1.1/16 |
CLMA-1-2N-S316 | 1.1/16 | 1/8 |
CLMA-2-2N-S316 | 1/8 | 1/8 |
CLMA-2-4N-S316 | 1/8 | 1/4 |
CLMA-3-2N-S316 | 3/16 | 1/8 |
CLMA-3-4N-S316 | 3/16 | 1/4 |
CLMA-4-1N-S316 | 1/4 | 1.1/16 |
CLMA-4-2N-S316 | 1/4 | 1/8 |
CLMA-4-4N-S316 | 1/4 | 1/4 |
CLMA-4-6N-S316 | 1/4 | 3/8 |
CLMA-4-8N-S316 | 1/4 | 1/2 |
CLMA-5-2N-S316 | 5/16 | 1/8 |
CLMA-5-4N-S316 | 5/16 | 1/4 |
CLMA-5-6N-S316 | 5/16 | 3/8 |
CLMA-6-2N-S316 | 3/8 | 1/8 |
CLMA-6-4N-S316 | 3/8 | 1/4 |
CLMA-6-6N-S316 | 3/8 | 3/8 |
CLMA-6-8N-S316 | 3/8 | 1/2 |
CLMA-6-12N-S316 | 3/8 | 3/4 |
CLMA-8-4N-S316 | 1/2 | 1/4 |
CLMA-8-6N-S316 | 1/2 | 3/8 |
CLMA-8-8N-S316 | 1/2 | 1/2 |
CLMA-8-12N-S316 | 1/2 | 3/4 |
CLMA-10-6N-S316 | 5/8 | 3/8 |
CLMA-10-8N-S316 | 5/8 | 1/2 |
CLMA-10-12N-S316 | 5/8 | 3/4 |
CLMA-12-8N-S316 | 3/4 | 1/2 |
CLMA-12-12N-S316 | 3/4 | 3/4 |
CLMA-14-12N-S316 | 7/8 | 3/4 |
CLMA-16-12N-S316 | 1 | 3/4 |
CLMA-16-16N-S316 | 1 | 1 |
CLMA-20-20N-S316 | 1.1/4 | 1.1/4 |
CLMA-24-24N-S316 | 1.1/2 | 1.1/2 |
CLMA-32-32N-S316 | 2 | 2 |
Male 90 Degree Elbow, Metric (mm) to male BSPT | ||
Connection 1 | Connection 2 | |
Ordering Information | Tube O.D. | Male Thread |
MM | BSPT | |
CLMA-3M-2R-S316 | 3 | 1/8 |
CLMA-3M-4R-S316 | 3 | 1/4 |
CLMA-4M-2R-S316 | 4 | 1/8 |
CLMA-4M-4R-S316 | 4 | 1/4 |
CLMA-6M-2R-S316 | 6 | 1/8 |
CLMA-6M-4R-S316 | 6 | 1/4 |
CLMA-6M-6R-S316 | 6 | 3/8 |
CLMA-6M-8R-S316 | 6 | 1/2 |
CLMA-8M-2R-S316 | 8 | 1/8 |
CLMA-8M-4R-S316 | 8 | 1/4 |
CLMA-8M-6R-S316 | 8 | 3/8 |
CLMA-8M-8R-S316 | 8 | 1/2 |
CLMA-10M-2R-S316 | 10 | 1/8 |
CLMA-10M-4R-S316 | 10 | 1/4 |
CLMA-10M-6R-S316 | 10 | 3/8 |
CLMA-10-8R-S316 | 10 | 1/2 |
CLMA-12M-2R-S316 | 12 | 1/8 |
CLMA-12M-4R-S316 | 12 | 1/4 |
CLMA-12M-6R-S316 | 12 | 3/8 |
CLMA-12M-8R-S316 | 12 | 1/2 |
CLMA-12M-12R-S316 | 12 | 3/4 |
CLMA-16M-6R-S316 | 16 | 3/8 |
CLMA-16M-8R-S316 | 16 | 1/2 |
CLMA-16M-12R-S316 | 16 | 3/4 |
CLMA-18M-8R-S316 | 18 | 1/2 |
CLMA-18M-12R-S316 | 18 | 3/4 |
CLMA-20M-8R-S316 | 20 | 1/2 |
CLMA-20M-12R-S316 | 20 | 3/4 |
CLMA-22M-12R-S316 | 22 | 3/4 |
CLMA-22M-16R-S316 | 25 | 1 |
CLMA-25M-12R-S316 | 25 | 3/4 |
CLMA-25M-16R-S316 | 25 | 1 |
